今天盛煌环保给大家介绍半导体盛煌注册，在电子产品应用领域不断扩大的今天，半导体对我国的发展意义重大。半导体所涉及的行业很广，根据原料和工艺的不同，所产生的废水性质也不同，但都具有排水量大、污染能力强的特点，在严重危害生态环境健康的同时，也制约了其发展。

按半导体盛煌注册企业的特点，将半导体废水分为三大类，分别来自于生产过程中产生的含氟废水、有机废水和金属离子废水。

一是含氟废水，废水主要来自半导体生产工序的腐蚀段，由于使用了大量的氢氟酸、氟化铵等试剂，污染物浓度较高，如氟、氨等，废水一般呈强酸性；

二是有机废水，其污染物主要是一些常规污染物，生产浓度与生产工艺和运行管理水平密切相关，COD一般在200~3000mg/L；

三是金属离子废水，半导体生产废水中的金属离子种类很多，主要有铜、镍、锡、铅、银等，一般浓度在几十mg/L左右。

含氟废水一般采用化学沉降法，投加钙盐和水中氟离子形成CaF2，再配以混凝剂辅助可除去水中氟离子。出水率要求高时，可与生化法、吸附法等联合使用。

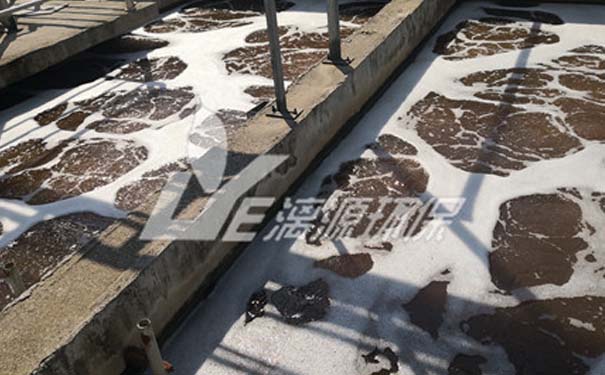

一般采用经济高效的生化处理方法处理有机废水，如分别好氧法或与缺氧厌氧法结合处理，对废水中COD、氨氮、总氮等常规污染物的去除效果十分可观。

对于金属离子废水，则需要根据废水的不同种类进行选择，常用的有化学沉降法，吸附法，离子交换法等。半导体工业生产对水的需求很大，对水的要求也不高，为了节约生产成本，一般建议采用废水回用处理。

针对电子半导体废水处理，开发了相关的MBR膜生物反应器技术，并将活性污泥法和膜分离技术相结合，开发了新型的水处理工艺。其种类繁多，按其分离机理可分为反应膜、离子交换膜、渗透膜等；按其性质可分为天然膜(生物膜)、合成膜(有机膜、无机膜)；按其结构类型可分为平坦膜、管状膜、螺旋状膜、中控纤维膜等。维持生化池中污泥高负荷，可以延长污泥的生化期，提高生化处理效果。
